一：氣液兩用多功能閥門試驗機簡介

氣液兩用多功能閥門試驗機依據GB/T13927《工業閥門 壓力試驗》、GB/T26480《閥門的檢驗和試驗》等相關行業標準設計，滿足閥門的殼體試驗、密封試驗。

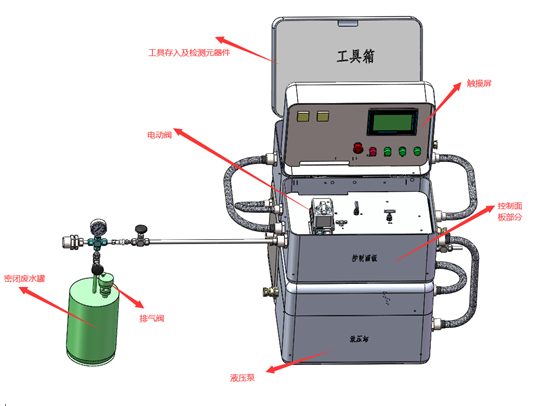

氣液兩用多功能閥門試驗機由氣/水壓增壓系統、閥門防護裝置、閥門螺桿頂壓夾緊臺、傳感器系統、數據采集器、PLC控制系統等主要設備組成。當做水壓高壓測試時；在電機驅動下，清水經過電動柱塞泵增壓到設定的壓力值進行保壓。當做氣體低壓密封試驗時；通過外接工業氣源進行儲存至儲氣瓶中，通過儲氣瓶的穩定氣源進入所需要測試的閥體內，并通過氣泡計數器進行計數并通過自動計數判斷是否滿足測試要求。在通道出口設置精度為0.1%的壓力傳感器，實時把壓力信號傳至上位機中的數據采集中，同時通過壓力的升降變化經過PLC的控制邏輯進行各氣控開關閥通斷進行增壓、保壓，泄壓等一系列的控制動作。

二：氣液兩用多功能閥門試驗機技術參數
