1：主要功能

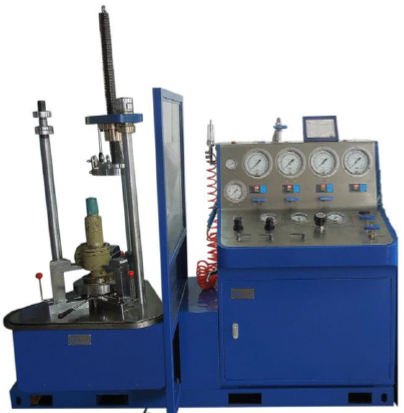

SVCB型安全閥定壓校驗臺采用壓縮空氣為試驗介質，主要用于安全閥的壓力整定和密封性檢查，也可用于其它各類閥門的密封性檢查。

2：參照標準

TSGZF001 《安全閥安全技術監察規程》

GB/T 12241 《安全閥一般要求》

GB/T12242 《壓力釋放裝置性能試驗規范》

GB/T12243 《彈簧直接載荷式安全閥》

API 598 《閥門檢查和試驗》

API 527 《泄壓閥的閥座密封度》

3：應用范圍

紋式/法蘭式安全閥、 直通型/角式型安全閥、全啟式/微啟式安全閥，國產/進口安全閥，彈簧直接載荷式安全閥、帶動力輔助功能的安全閥、帶補充載荷的安全閥等。

4：SVCB型安全閥校驗臺特點

★消化吸收了國外先進的安全閥校驗臺技術；

★所有泵閥元件均采用國內外優質產品，確保系統質量可靠，性能穩定；

★夾緊系統帶自鎖功能，測試進行中，不會因為誤操作而松開夾緊，造成危險。同時配備防護罩，保證校驗人員安全，校驗座采用液壓油缸夾緊。液壓驅動自動夾緊松開、自動前進后退，遙控板按鈕操作，安全閥裝卸方便，以適應不同厚薄不同口徑的法蘭安全閥；

★設備高壓出口端配有進口高壓精密調壓閥，輸出壓力和流量均無級可調；

★獨特的結構及液壓夾緊設計，夾緊力大且無級可調，可測通徑范圍廣；

★整套設備所有連接接口不存在焊接的形式，均采用進口高強度卡套式或快速接頭形式連接，拆裝方便、高效；

★設備結構緊湊，設計合理，維護方便，美觀大方；機柜采用碳鋼烤漆；

★設備安全、可靠、維護量少，使用10年以上仍能確保良好性能。

★加壓范圍：0-32MPa，最大輸出壓力40MPa；

★試驗介質：壓縮空氣/氮氣；

★測試壓力輸出：1路；

★測試閥門口徑：DN 25-400mm

★壓力控制精度：≤±1%F.S；

★壓力測量精度：0.2級壓力表（可選更高壓力等級）；

★壓力表測量范圍：0-2.5MPa，0-10MPa，0-25MPa，0-40MPa，0-60MPa（可根據需求選擇）

★夾緊方式：液壓油缸夾緊；

★夾緊力輸出范圍：0-50噸；

★密封方式：密封圈密封；

★驅動氣源：4-8bar，最大耗氣量：0.8標準立方米/分；

★壓縮空氣質量要求：過濾精度：15μm；常壓露點：3℃；含油量(PPM)：≤5.0
